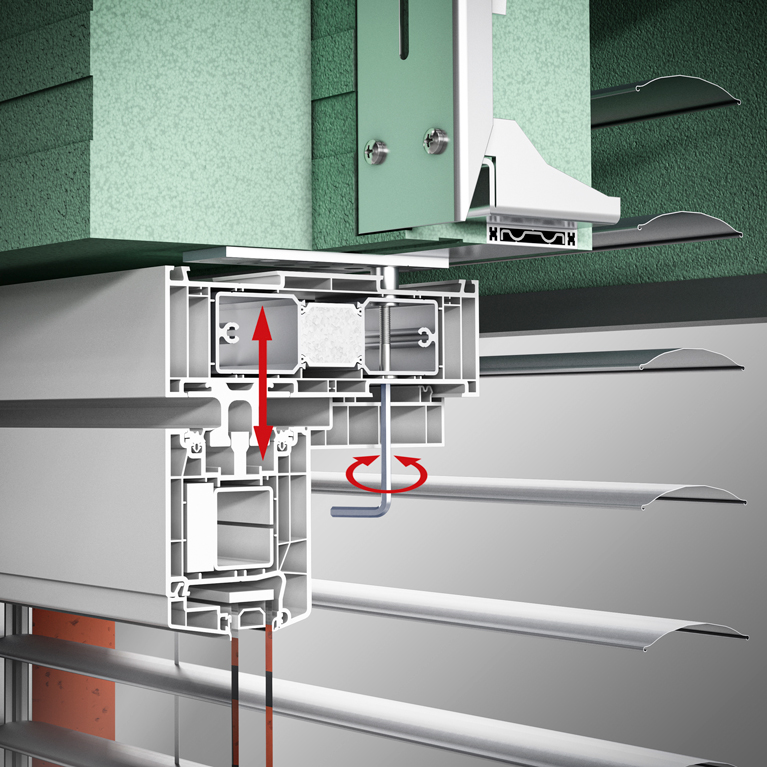

Über eine Stufenbohrung greift das Adapterprofil SK HSA in den oberen Blendrahmen ein. Anschließend lässt sich mittels einer Flachkopfschraube der Blendrahmen präzise justieren.

Einbauteile wie Fenster müssen dauerhaft sicher und fest in der Außenwandkonstruktion fixiert werden. Keine einfache Aufgabe, denn Fenster mit Dreifach-Isolierglas weisen mittlerweile Gewichte von bis zu 40 kg pro Quadratmeter auf. Nicht zuletzt ist auch die Verankerung in hochwärmedämmendem Mauerwerk aufgrund der porigen Struktur besonders anspruchsvoll. Handelt es sich dabei auch noch um eine Hebeschiebetür mit großer Spannweite, kommt selbst die integrierte Statik an ihre Grenzen. Schließlich wirken auf Fenster neben der Eigenlast auch Stoß- sowie Windsog- und -druckkräfte.

download



Mit STABILUM SK HSA bietet Beck+Heun eine speziell für Hebeschiebeanlagen entwickelte Stabilisierungskonsole, die neben der normgerechten Verschraubung im Baukörper auch die genaue Rahmenjustierung der Hebeschiebeanlage ermöglicht. Basis ist die in Rollladen- oder Raffstorekasten fest integrierte und vom Prüfinstitut PIV für Schlösser und Beschläge hinsichtlich ihrer Wind- und Stoßlastabtragung zertifizierte Stabilisierungskonsole STABILUM SK. Bei der Windlastabtragung erfüllen die in allen Varianten geprüften Konsolen mindestens die Anforderungen der Windklasse C3 (Verschlussdeckelkästen) beziehungsweise C4 (raumseitig geschlossene Kästen) nach DIN EN 12210/12211 (Wind und Sog). Hinsichtlich der Stoßlastabtragung erreichten sie bei der entsprechenden Prüfung Klasse 5 nach DIN EN 13049:2003 (D). Für den Einsatz mit Hebeschiebeanlagen wurde die Sonderausführung STABILUM SK HSA entwickelt. Diese Variante verfügt über einen zusätzlichen Stahlwinkel, damit auch bei den verbreiterten Blendrahmen die Decken- oder Sturzverschraubung möglich ist.

Massiver Zusatzwinkel

Üblicherweise wird der Rollladen- oder Raffstorekasten direkt hinter dem Fensterrahmen in der Decke verschraubt. Bei Hebeschiebeanlagen ist dies jedoch aufgrund der vergrößerten Blendrahmentiefe nicht möglich. Deshalb ist STABILUM SK HSA mit einem fünf Millimeter starken Zusatzwinkel aus Stahl ausgestattet. So können Konsole und Kasten einfach am Blendrahmen vorbei im Sturz oder in der Decke verschraubt werden.

Exakte Rahmenjustierung

Für die behinderungsfreie Funktionalität von Hebeschiebeanlagen darf u.a. die horizontale Durchbiegung kaum mehr als zwei Millimeter betragen. Wird dieser Toleranzwert überschritten, kann dies den Lauf des Hebeschiebeelementes beeinträchtigen. Aufgrund von üblicherweise auftretenden Verkehrslasten können sich Decken und Stürze im Laufe der Zeit durchbiegen, was wiederum Einfluss auf den einwandfreien und leichten Lauf des Hebeschiebeelements hat. Um diese geringen Toleranzen zu gewährleisten, entwickelte Beck+Heun das zusätzlich erhältliche Adapterprofil SK HSA. Über eine Stufenbohrung greift es in den oberen Blendrahmen ein. Anschließend lässt sich mittels einer Flachkopfschraube der Blendrahmen präzise justieren.

Während der Montage entsteht zwischen Rollladen- oder Raffstorekasten und dem oberen Blendrahmen eine Montagefuge von rund zehn Millimetern. Genau in diese Montagefuge werden die SK HSA-Adapterprofile positioniert und nutzen sie zugleich für die Justierung.

Markiert, vorgebohrt und flexibel positionierbar

Eingestanzte Markierungen auf den Adapterprofilen erleichtern das exakte Positionieren und Verschrauben am Kasten. Darüber hinaus ermöglichen die zahlreichen Bohrungen eine sichere Befestigung. Zudem können die SK HSA-Adapterprofile wahlweise in der inneren oder der äußeren Blendrahmenebene verschraubt werden. Damit sind sie äußerst flexibel und die Fixierung erfolgt genau dort, wo gemäß Vorgabe in die Hebeschiebeanlage gebohrt werden darf.
